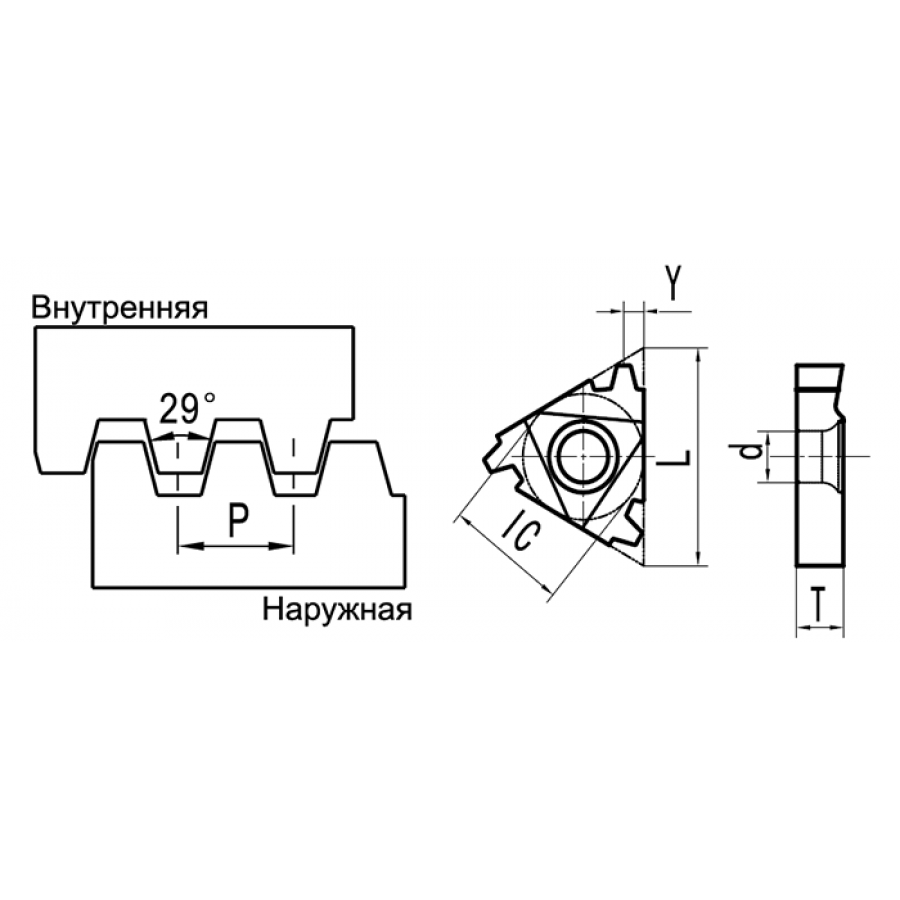

Американская трапецеидальная резьба ACME 29°

Пластины для обработки резьбы

Артикул	Исполнение	Тип	Шаг резьбы	Цена (С НДС)
11IR 12ACME MS3015	правое	внутренняя	12 ниток/д	Цена по запросу
11IR 12ACME MS3030	правое	внутренняя	12 ниток/д	Цена по запросу
11IR 12ACME MS3050	правое	внутренняя	12 ниток/д	Цена по запросу
16ER 10ACME MS3015	правое	внешняя	10 ниток/д	Цена по запросу
16ER 10ACME MS3030	правое	внешняя	10 ниток/д	Цена по запросу
16ER 10ACME MS3050	правое	внешняя	10 ниток/д	Цена по запросу
16ER 12ACME MS3015	правое	внешняя	12 ниток/д	Цена по запросу
16ER 12ACME MS3030	правое	внешняя	12 ниток/д	Цена по запросу
16ER 12ACME MS3050	правое	внешняя	12 ниток/д	Цена по запросу
16ER 14ACME MS3015	правое	внешняя	14 ниток/д	Цена по запросу
16ER 14ACME MS3030	правое	внешняя	14 ниток/д	Цена по запросу
16ER 14ACME MS3050	правое	внешняя	14 ниток/д	Цена по запросу
16ER 16ACME MS3015	правое	внешняя	16 ниток/д	Цена по запросу
16ER 16ACME MS3030	правое	внешняя	16 ниток/д	Цена по запросу
16ER 16ACME MS3050	правое	внешняя	16 ниток/д	Цена по запросу

Важно! Данные режимы носят рекомендательный характер. Величина режимов зависит от многих факторов – жесткости закрепления заготовки, вылета заготовки и инструмента, состояния заготовки, материала заготовки, радиуса и размера пластины, жёсткости и мощности станка и т.д. Ориентируясь на рекомендуемые данные, исходя из ваших условий, опытным путем подбирайте оптимальные для производительности и стойкости инструмента режимы обработки.

Пластина	Параметры	P	M	S	K	N	H
11IR 12ACME MS3015	Кол-во проходов	8	8
11IR 12ACME MS3015	Vc, м/мин	70-160	50-100
11IR 12ACME MS3030	Кол-во проходов	8	8
11IR 12ACME MS3030	Vc, м/мин	70-160	50-100
11IR 12ACME MS3050	Кол-во проходов	8	8
11IR 12ACME MS3050	Vc, м/мин	70-160	50-100
16ER 10ACME MS3015	Кол-во проходов	10	10
16ER 10ACME MS3015	Vc, м/мин	70-160	50-100
16ER 10ACME MS3030	Кол-во проходов	10	10
16ER 10ACME MS3030	Vc, м/мин	70-160	50-100
16ER 10ACME MS3050	Кол-во проходов	10	10
16ER 10ACME MS3050	Vc, м/мин	70-160	50-100
16ER 12ACME MS3015	Кол-во проходов	8	8
16ER 12ACME MS3015	Vc, м/мин	70-160	50-100
16ER 12ACME MS3030	Кол-во проходов	8	8
16ER 12ACME MS3030	Vc, м/мин	70-160	50-100
16ER 12ACME MS3050	Кол-во проходов	8	8
16ER 12ACME MS3050	Vc, м/мин	70-160	50-100
16ER 14ACME MS3015	Кол-во проходов	8	8
16ER 14ACME MS3015	Vc, м/мин	70-160	50-100
16ER 14ACME MS3030	Кол-во проходов	8	8
16ER 14ACME MS3030	Vc, м/мин	70-160	50-100
16ER 14ACME MS3050	Кол-во проходов	8	8
16ER 14ACME MS3050	Vc, м/мин	70-160	50-100
16ER 16ACME MS3015	Кол-во проходов	7	7
16ER 16ACME MS3015	Vc, м/мин	70-160	50-100
16ER 16ACME MS3030	Кол-во проходов	7	7
16ER 16ACME MS3030	Vc, м/мин	70-160	50-100
16ER 16ACME MS3050	Кол-во проходов	7	7
16ER 16ACME MS3050	Vc, м/мин	70-160	50-100
16ER 6ACME MS3015	Кол-во проходов	13	13
16ER 6ACME MS3015	Vc, м/мин	70-160	50-100
16ER 6ACME MS3030	Кол-во проходов	13	13
16ER 6ACME MS3030	Vc, м/мин	70-160	50-100
16ER 6ACME MS3050	Кол-во проходов	13	13
16ER 6ACME MS3050	Vc, м/мин	70-160	50-100
16ER 8ACME MS3015	Кол-во проходов	11	11
16ER 8ACME MS3015	Vc, м/мин	70-160	50-100
16ER 8ACME MS3030	Кол-во проходов	11	11
16ER 8ACME MS3030	Vc, м/мин	70-160	50-100
16ER 8ACME MS3050	Кол-во проходов	11	11
16ER 8ACME MS3050	Vc, м/мин	70-160	50-100
16IR 10ACME MS3015	Кол-во проходов	10	10
16IR 10ACME MS3015	Vc, м/мин	70-160	50-100
16IR 10ACME MS3030	Кол-во проходов	10	10
16IR 10ACME MS3030	Vc, м/мин	70-160	50-100
16IR 10ACME MS3050	Кол-во проходов	10	10
16IR 10ACME MS3050	Vc, м/мин	70-160	50-100
16IR 12ACME MS3015	Кол-во проходов	8	8
16IR 12ACME MS3015	Vc, м/мин	70-160	50-100
16IR 12ACME MS3030	Кол-во проходов	8	8
16IR 12ACME MS3030	Vc, м/мин	70-160	50-100
16IR 12ACME MS3050	Кол-во проходов	8	8
16IR 12ACME MS3050	Vc, м/мин	70-160	50-100
16IR 14ACME MS3015	Кол-во проходов	8	8
16IR 14ACME MS3015	Vc, м/мин	70-160	50-100
16IR 14ACME MS3030	Кол-во проходов	8	8
16IR 14ACME MS3030	Vc, м/мин	70-160	50-100
16IR 14ACME MS3050	Кол-во проходов	8	8
16IR 14ACME MS3050	Vc, м/мин	70-160	50-100
16IR 16ACME MS3015	Кол-во проходов	7	7
16IR 16ACME MS3015	Vc, м/мин	70-160	50-100
16IR 16ACME MS3030	Кол-во проходов	7	7
16IR 16ACME MS3030	Vc, м/мин	70-160	50-100
16IR 16ACME MS3050	Кол-во проходов	7	7
16IR 16ACME MS3050	Vc, м/мин	70-160	50-100
16IR 6ACME MS3015	Кол-во проходов	13	13
16IR 6ACME MS3015	Vc, м/мин	70-160	50-100
16IR 6ACME MS3030	Кол-во проходов	13	13
16IR 6ACME MS3030	Vc, м/мин	70-160	50-100
16IR 6ACME MS3050	Кол-во проходов	13	13
16IR 6ACME MS3050	Vc, м/мин	70-160	50-100
16IR 8ACME MS3015	Кол-во проходов	11	11
16IR 8ACME MS3015	Vc, м/мин	70-160	50-100
16IR 8ACME MS3030	Кол-во проходов	11	11
16IR 8ACME MS3030	Vc, м/мин	70-160	50-100
16IR 8ACME MS3050	Кол-во проходов	11	11
16IR 8ACME MS3050	Vc, м/мин	70-160	50-100
16VER 10ACME MS3015	Кол-во проходов	10	10
16VER 10ACME MS3015	Vc, м/мин	70-160	50-100
16VER 10ACME MS3030	Кол-во проходов	10	10
16VER 10ACME MS3030	Vc, м/мин	70-160	50-100
16VER 10ACME MS3050	Кол-во проходов	10	10
16VER 10ACME MS3050	Vc, м/мин	70-160	50-100
16VER 12ACME MS3015	Кол-во проходов	8	8
16VER 12ACME MS3015	Vc, м/мин	70-160	50-100
16VER 12ACME MS3030	Кол-во проходов	8	8
16VER 12ACME MS3030	Vc, м/мин	70-160	50-100
16VER 12ACME MS3050	Кол-во проходов	8	8
16VER 12ACME MS3050	Vc, м/мин	70-160	50-100
16VER 8ACME MS3015	Кол-во проходов	11	11
16VER 8ACME MS3015	Vc, м/мин	70-160	50-100
16VER 8ACME MS3030	Кол-во проходов	11	11
16VER 8ACME MS3030	Vc, м/мин	70-160	50-100
16VER 8ACME MS3050	Кол-во проходов	11	11
16VER 8ACME MS3050	Vc, м/мин	70-160	50-100
22ER 4ACME MS3015	Кол-во проходов	15	15
22ER 4ACME MS3015	Vc, м/мин	70-160	50-100
22ER 4ACME MS3030	Кол-во проходов	15	15
22ER 4ACME MS3030	Vc, м/мин	70-160	50-100
22ER 4ACME MS3050	Кол-во проходов	15	15
22ER 4ACME MS3050	Vc, м/мин	70-160	50-100
22ER 5ACME MS3015	Кол-во проходов	14	14
22ER 5ACME MS3015	Vc, м/мин	70-160	50-100
22ER 5ACME MS3030	Кол-во проходов	14	14
22ER 5ACME MS3030	Vc, м/мин	70-160	50-100
22ER 5ACME MS3050	Кол-во проходов	14	14
22ER 5ACME MS3050	Vc, м/мин	70-160	50-100
22ER 6ACME MS3015	Кол-во проходов	13	13
22ER 6ACME MS3015	Vc, м/мин	70-160	50-100
22ER 6ACME MS3030	Кол-во проходов	13	13
22ER 6ACME MS3030	Vc, м/мин	70-160	50-100
22ER 6ACME MS3050	Кол-во проходов	13	13
22ER 6ACME MS3050	Vc, м/мин	70-160	50-100
22ER 7ACME MS3015	Кол-во проходов	11	11
22ER 7ACME MS3015	Vc, м/мин	70-160	50-100
22ER 7ACME MS3030	Кол-во проходов	11	11
22ER 7ACME MS3030	Vc, м/мин	70-160	50-100
22ER 7ACME MS3050	Кол-во проходов	11	11
22ER 7ACME MS3050	Vc, м/мин	70-160	50-100
22IR 16ACME MS3015	Кол-во проходов	7	7
22IR 16ACME MS3015	Vc, м/мин	70-160	50-100
22IR 16ACME MS3030	Кол-во проходов	7	7
22IR 16ACME MS3030	Vc, м/мин	70-160	50-100
22IR 16ACME MS3050	Кол-во проходов	7	7
22IR 16ACME MS3050	Vc, м/мин	70-160	50-100
22IR 4ACME MS3015	Кол-во проходов	15	15
22IR 4ACME MS3015	Vc, м/мин	70-160	50-100
22IR 4ACME MS3030	Кол-во проходов	15	15
22IR 4ACME MS3030	Vc, м/мин	70-160	50-100
22IR 4ACME MS3050	Кол-во проходов	15	15
22IR 4ACME MS3050	Vc, м/мин	70-160	50-100
22IR 5ACME MS3015	Кол-во проходов	14	14
22IR 5ACME MS3015	Vc, м/мин	70-160	50-100
22IR 5ACME MS3030	Кол-во проходов	14	14
22IR 5ACME MS3030	Vc, м/мин	70-160	50-100
22IR 5ACME MS3050	Кол-во проходов	14	14
22IR 5ACME MS3050	Vc, м/мин	70-160	50-100
22IR 6ACME MS3015	Кол-во проходов	13	13
22IR 6ACME MS3015	Vc, м/мин	70-160	50-100
22IR 6ACME MS3030	Кол-во проходов	13	13
22IR 6ACME MS3030	Vc, м/мин	70-160	50-100
22IR 6ACME MS3050	Кол-во проходов	13	13
22IR 6ACME MS3050	Vc, м/мин	70-160	50-100
22VEL 5ACME MS3015	Кол-во проходов	14	14
22VEL 5ACME MS3015	Vc, м/мин	70-160	50-100
22VEL 5ACME MS3030	Кол-во проходов	14	14
22VEL 5ACME MS3030	Vc, м/мин	70-160	50-100
22VEL 5ACME MS3050	Кол-во проходов	14	14
22VEL 5ACME MS3050	Vc, м/мин	70-160	50-100
22VER 4ACME MS3015	Кол-во проходов	15	15
22VER 4ACME MS3015	Vc, м/мин	70-160	50-100
22VER 4ACME MS3030	Кол-во проходов	15	15
22VER 4ACME MS3030	Vc, м/мин	70-160	50-100
22VER 4ACME MS3050	Кол-во проходов	15	15
22VER 4ACME MS3050	Vc, м/мин	70-160	50-100
22VER 6ACME MS3015	Кол-во проходов	13	13
22VER 6ACME MS3015	Vc, м/мин	70-160	50-100
22VER 6ACME MS3030	Кол-во проходов	13	13
22VER 6ACME MS3030	Vc, м/мин	70-160	50-100
22VER 6ACME MS3050	Кол-во проходов	13	13
22VER 6ACME MS3050	Vc, м/мин	70-160	50-100
