VNMG

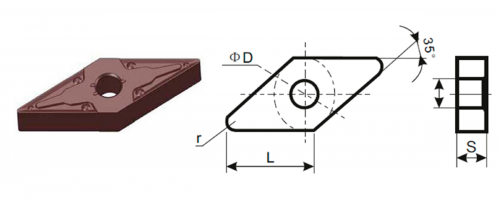

Твердосплавные токарные пластины VNMG применяются как для наружного точения (первый выбор), так и для растачивания. Форма пластины - V (ромб 35°). Негативная геометрия, задний угол 0°.

Артикул	Форма пластины	L, мм	IC, мм	S, мм	d, мм	Радиус при вершине Re, мм	Цена (С НДС)	Купить
VNMG160401-HA K10-1	V (ромб 35°)	16.6	9.53	4.76	3.81	0.1	598.52₽	В наличии

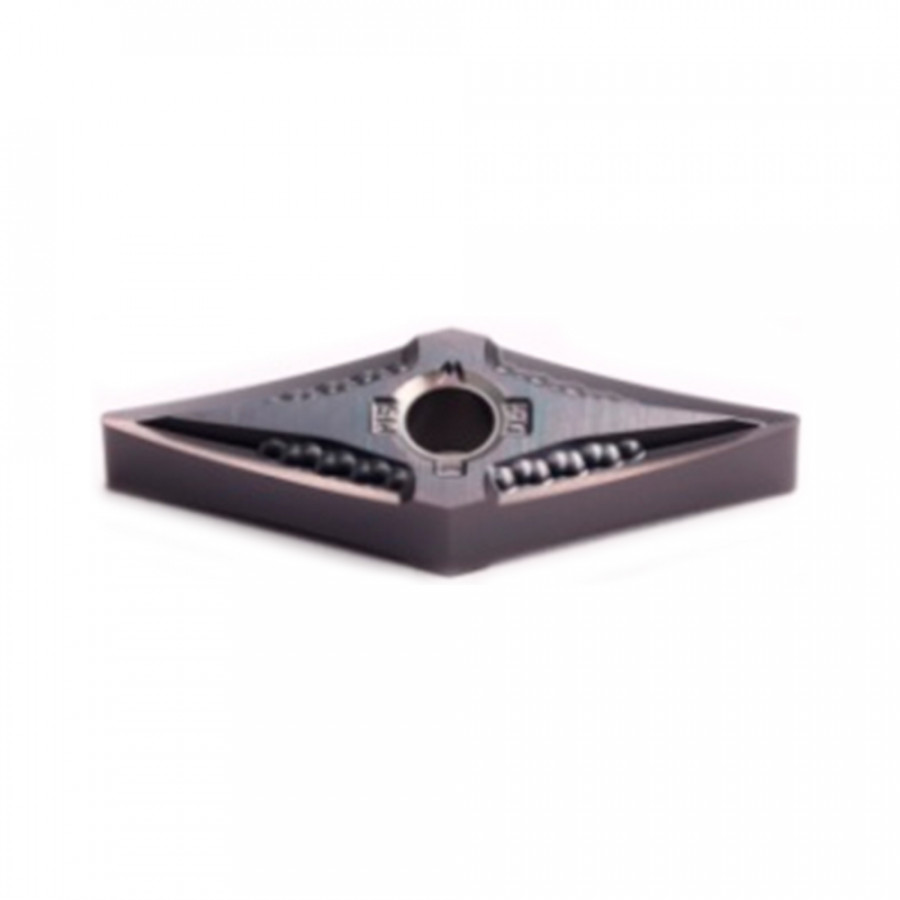

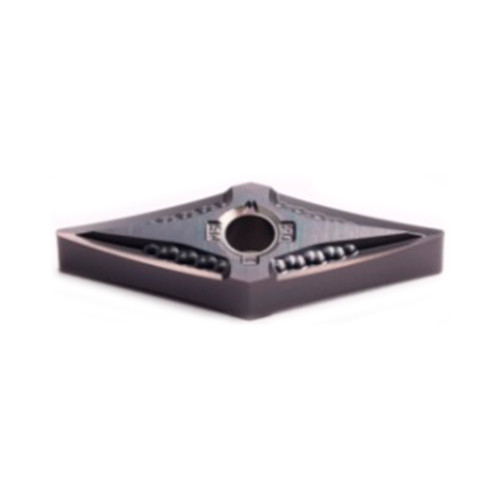

VNMG160402-67 MS1030	V (ромб 35°)	16.6	9.53	4.76	3.81	0.2	721.74₽

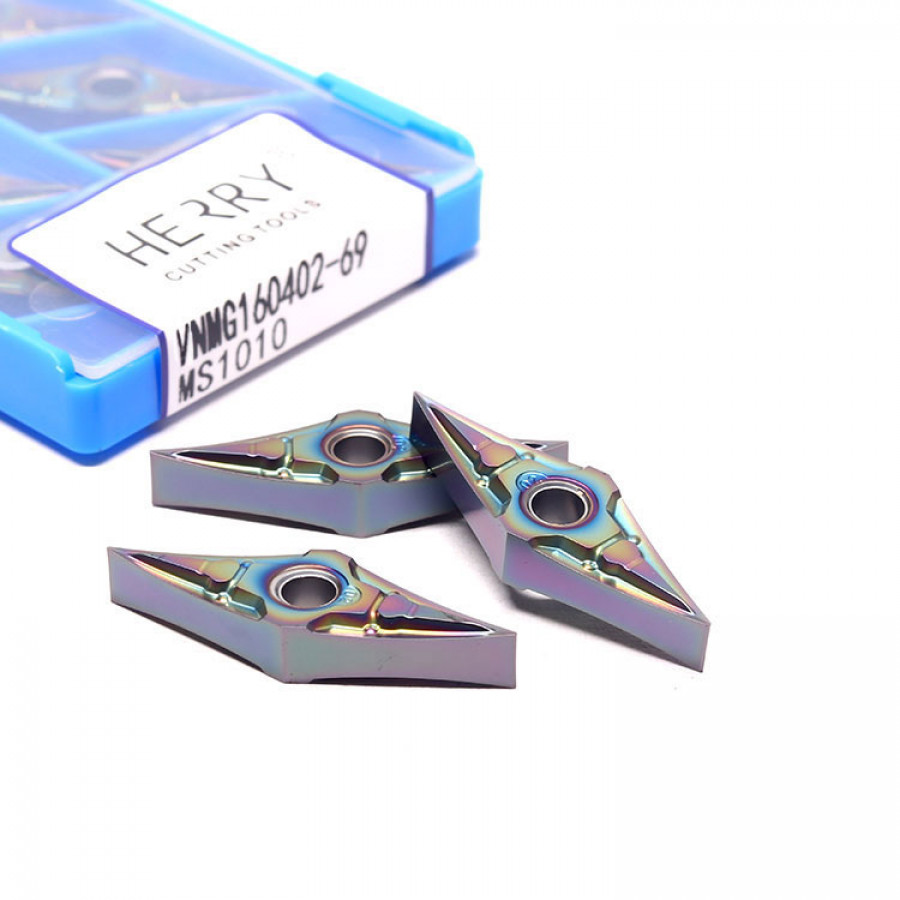

VNMG160402-69 MS1010	V (ромб 35°)	16.6	9.53	4.76	3.81	0.2	668.93₽	В наличии
VNMG160402-HA DLC	V (ромб 35°)	16.6	9.53	4.76	3.81	0.2	598.52₽	В наличии
VNMG160402-HA K10-1	V (ромб 35°)	16.6	9.53	4.76	3.81	0.2	528.10₽	В наличии

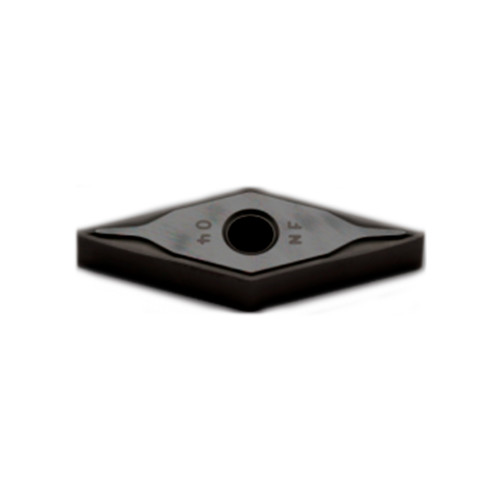

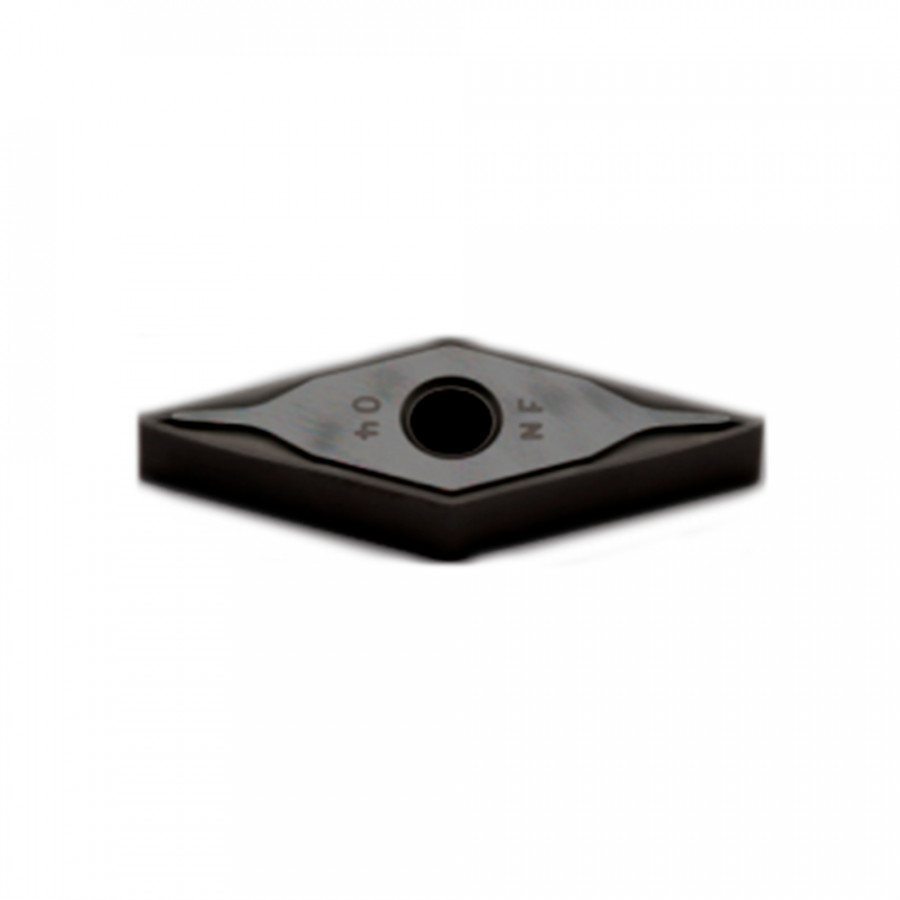

VNMG160404-63 MS1030	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	579.74₽	В наличии
VNMG160404-63 MS3030	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	549.23₽	В наличии
VNMG160404-67 MS1030	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	721.74₽
VNMG160404-73 MH2050	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	Цена по запросу

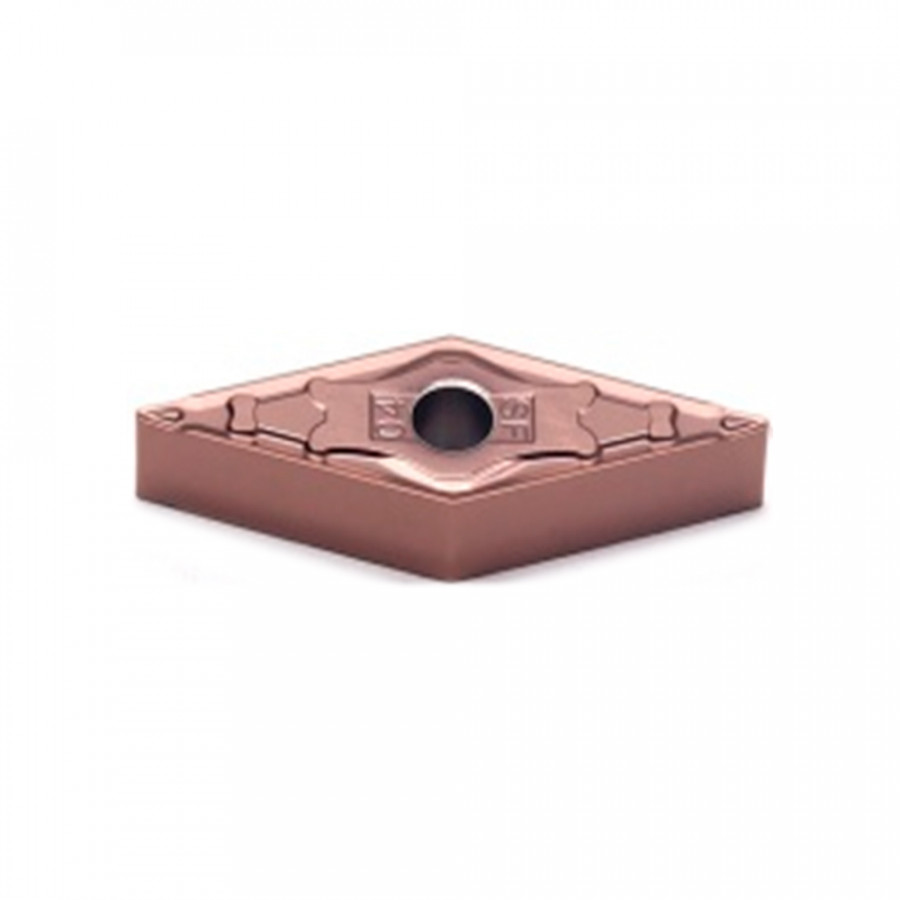

VNMG160404-73 MS2050	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	602.04₽	В наличии

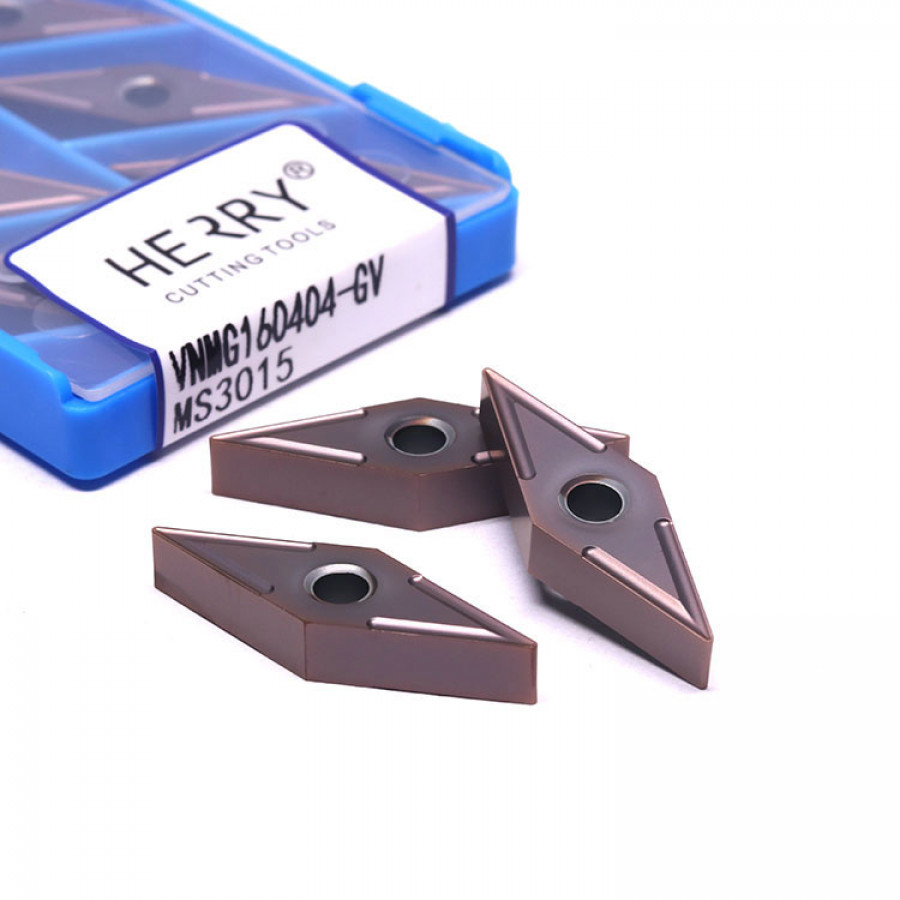

VNMG160404-GV MS3015	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	514.02₽
VNMG160404-GV T45A	V (ромб 35°)	-	9.525	4.76	3.81	0.4	Цена по запросу	В наличии
VNMG160404-HA DLC	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	598.52₽	В наличии
VNMG160404-HA K10-1	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	528.10₽	В наличии

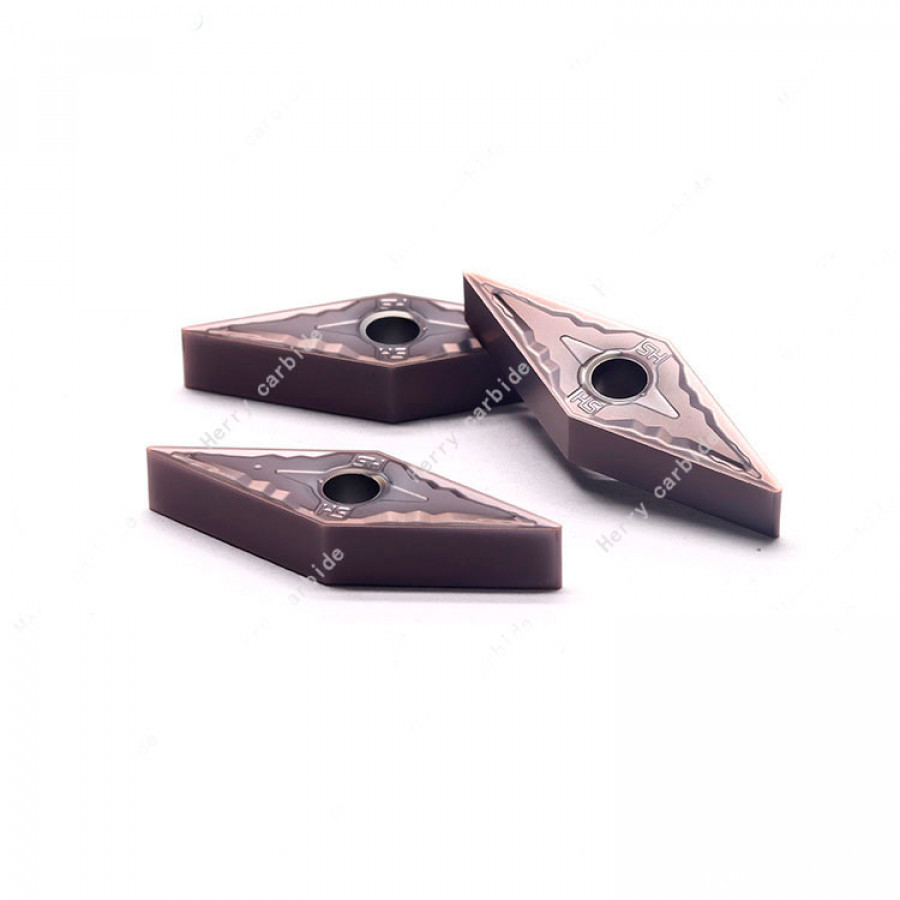

VNMG160404-HM MS3035	V (ромб 35°)	16.6	9.53	4.76	3.81	0.4	514.02₽

Важно! Данные режимы носят рекомендательный характер. Величина режимов зависит от многих факторов – жесткости закрепления заготовки, вылета заготовки и инструмента, состояния заготовки, материала заготовки, радиуса и размера пластины, жёсткости и мощности станка и т.д. Ориентируясь на рекомендуемые данные, исходя из ваших условий, опытным путем подбирайте оптимальные для производительности и стойкости инструмента режимы обработки.

Пластина	Параметры	P	M	S	K	N	H
VNMG160401-HA K10-1	Ap, мм				0,05-1,0	0,05-1,0
	Fn, мм				0,02-0,1	0,02-0,1
	Vc, м/мин				60-130	150-250
VNMG160402-67 MS1030	Ap, мм	0,2-2,5	0,2-2,5				0,1-1,0
	Fn, мм	0,04-0,15	0,04-0,15				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160402-69 MS1010	Ap, мм	0,2-2,5	0,2-2,5				0,1-1,0
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160402-HA DLC	Ap, мм					0,05-1,5
	Fn, мм					0,02-0,1
	Vc, м/мин					150-250
VNMG160402-HA K10-1	Ap, мм				0,05-1,5	0,05-1,5
	Fn, мм				0,02-0,1	0,02-0,1
	Vc, м/мин				60-130	150-250
VNMG160404-63 MS1030	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-63 MS3030	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-67 MS1030	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,15	0,04-0,15				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-73 MS2050	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-GV MS3015	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-GV T45A	Ap, мм	0,2-2,5	0,2-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-HA DLC	Ap, мм					0,05-1,5
	Fn, мм					0,04-0,12
	Vc, м/мин					150-250
VNMG160404-HA K10-1	Ap, мм				0,05-1,5	0,05-1,5
	Fn, мм				0,04-0,12	0,04-0,12
	Vc, м/мин				60-130	150-250
VNMG160404-HM MS3035	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,15	0,04-0,15
	Vc, м/мин	70-160	50-100
VNMG160404-HS MS3035	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,15	0,04-0,15
	Vc, м/мин	70-160	50-100
VNMG160404-MM TBC2005	Ap, мм	0,4-2,5
	Fn, мм	0,04-0,15
	Vc, м/мин	70-160
VNMG160404-MS MS1010	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-MS MS3015	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-N MS1010	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-NF MS1010	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-Q1 TBC2005	Ap, мм	0,4-2,5
	Fn, мм	0,04-0,15
	Vc, м/мин	70-160
VNMG160404-Q1 TBD2025	Ap, мм				1,0-2,0
	Fn, мм				0,05-0,2
	Vc, м/мин				50-100
VNMG160404-SL MS1010	Ap, мм	0,4-2,5	0,4-2,5				0,1-1,5
	Fn, мм	0,04-0,12	0,04-0,12				0,05-0,1
	Vc, м/мин	70-160	50-100				30-60
VNMG160404-SL MS3015	Ap, мм	0,4-2,5	0,4-2,5
	Fn, мм	0,04-0,12	0,04-0,12
	Vc, м/мин	70-160	50-100
VNMG160404-WT MS1085	Ap, мм		0,4-2,5	0,05-0,35
	Fn, мм		0,04-0,15	0,1-0,3
	Vc, м/мин		50-100	50-80
VNMG160408-53 MS2050	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-63 MS1010	Ap, мм	0,8-2,5	0,8-2,5				0,1-1,5
	Fn, мм	0,15-0,35	0,15-0,35				0,05-0,12
	Vc, м/мин	70-160	50-100				30-60
VNMG160408-63 MS1030	Ap, мм	0,8-2,5	0,8-2,5				0,1-1,5
	Fn, мм	0,15-0,35	0,15-0,35				0,05-0,12
	Vc, м/мин	70-160	50-100				30-60
VNMG160408-63 MS3030	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-73 MS2050	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,4	0,15-0,4
	Vc, м/мин	70-160	50-100
VNMG160408-GV MS3015	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-HA DLC	Ap, мм					0,5-2,0
	Fn, мм					0,05-0,15
	Vc, м/мин					150-250
VNMG160408-HA K10-1	Ap, мм				0,5-2,0	0,5-2,0
	Fn, мм				0,05-0,15	0,05-0,15
	Vc, м/мин				60-130	150-250
VNMG160408-HM MS3035	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-MM TBC2005	Ap, мм	0,8-2,5
	Fn, мм	0,15-0,35
	Vc, м/мин	70-160
VNMG160408-MS MS3015	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-N MS1010	Ap, мм	0,8-2,5	0,8-2,5				0,1-1,5
	Fn, мм	0,15-0,35	0,15-0,35				0,05-0,12
	Vc, м/мин	70-160	50-100				30-60
VNMG160408-PM TBC2015	Ap, мм	0,8-2,5
	Fn, мм	0,15-0,35
	Vc, м/мин	70-160
VNMG160408-Q1 TBD2025	Ap, мм				1,0-3,0
	Fn, мм				0,15-0,35
	Vc, м/мин				50-100
VNMG160408-SL MS1010	Ap, мм	0,8-2,5	0,8-2,5				0,1-1,5
	Fn, мм	0,15-0,35	0,15-0,35				0,05-0,12
	Vc, м/мин	70-160	50-100				30-60
VNMG160408-SL MS3015	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-SL TBC2025	Ap, мм	0,8-2,5	0,8-2,5
	Fn, мм	0,15-0,35	0,15-0,35
	Vc, м/мин	70-160	50-100
VNMG160408-WT MS1085	Ap, мм		0,8-2,5	0,15-1,0
	Fn, мм		0,05-0,2	0,1-0,3
	Vc, м/мин		50-100	50-80
VNMG160412-N MS1010	Ap, мм	1,0-2,5	1,0-2,5				0,1-1,5
	Fn, мм	0,15-0,4	0,15-0,4				0,05-0,12
	Vc, м/мин	70-160	50-100				30-60
	Ap, мм
	Fn, мм
	Vc, м/мин
